Чертежи и описания самолёта "Quickie"

Source unknown

В архиве размещено описание легкого одноместного самолета оригинальной схемы.
Самолет носит название "Quickie".

..

Архив представляет собой отсканированную рукопись со схемами в формате Adobe PDF.


Архив чертежей, 5Мб



Хотя на первый взгляд, этот самолет кажется уж чересчур необычным и может вызвать недоверие, все же, прочитайте следуюший текст.
Это - выдержка из книги В.П.Кондратьева "Самолеты строим сами". Как следует из его слов, самолет построенный по такой схеме обещает очень даже хорошие характеристики.


Достоинства «утки» хорошо известны. Вкратце они сводятся к следующему, в отличие от нормальной схемы, у статически устойчивой «утки» подъемная сила горизонтального балансирующе­го оперения суммируется с подъемной силой крыла. Поэтому при тех же несущих свойствах площадь крыла можно, грубо говоря, уменьшить на величину площади оперения, в результате чего уменьшаются размеры, масса и аэродинамическое сопротивление самолета, а его аэро­динамическое качество растет (рис 97). Еще более выгодным является тандем, который по способу балансировки принципиально не отлича­ется от «утки», но позволяет создать еще более компактную машину. По сути дела, в тандемной компоновке общая несущая площадь разбивается на два равных или приблизительно равных крыла, линейные размеры которых примерно в 1,4 раза меньше аналогичного крыла самолета нормальной схемы.

Отрицательные же свойства «утки» связаны, прежде всего, с влиянием переднего крыла на заднее. Переднее скашивает вниз и подторма­живает воздушный поток, обтекающий заднее крыло, его эффективность падает (рис 98). Оптимальное решение этой проблемы в том, чтобы разнести как можно дальше крылья по длине фюзеляжа и по высоте. Для того чтобы заднее крыло не попадало в вихревой след переднего при полете на больших углах атаки, переднее крыло поднимают выше заднего или опускают его как можно ниже. Так сделано, в частности, на тандеме «Квики». Несоблюдение этого условия приводит к продольной неустойчивости на больших углах атаки.

Следует учитывать и еще одно условие. При полете на больших углах атаки перед сваливанием срыв потока должен наступать в первую очередь на переднем крыле. В противном случае самолет при сваливании будет резко задирать нос, и переходить в штопор. Это явление называется «подхват» и считается совершенно недопустимым. Способ борьбы с «подхватом» на «утке» найден давно: достаточно увеличить угол установки переднего крыла по отношению к заднему. Разница в углах установки должна составлять 2—3°, что гарантирует срыв потока в первую очередь на переднем крыле. Далее самолет автоматически опускает нос, переходит на мень­шие углы атаки и набирает скорость — таким образом, реализуется идея создания несваливаемого самолета, конечно, при соблюдении требуемой центровки.

..
Самолеты схемы тандем и их аэродинамические особенности:
Затенение заднего крыла передним при полете на больших углах атаки. 1 - малая интерференция в крейсерском полете на малых углах атаки; 2 - сильное затенение заднего крыла на больших углах самолета неудачной схемы, 3 - удачное расположение крыльев с малой интерференцией на больших углах атаки (m - коэффициент продольного момента отрицательный, наклон кривой xapaктepeн для устойчивого самолета, α - угол атаки)


Строительство тандемов носило эпизодический характер до тех пор. пока в 1978 г. все тог же неутомимый Рутан не продемонстрировал на слете конструкторов-любителей США в городе Ошкоше свой вызывающе «непонятный» тандем «Квики». Приступая к разработке этой машины, Рутан ставил задачу создания самолета с высокими летными характеристиками при двигателе минимально возможной мощности. Конечно, наилучшие результаты можно было по­лучить, используя тандемную схему. Действительно, два крыла площадью примерно по 2,5 м^2 позволили сделать самолет минимальных габаритных размеров с наименьшим аэродинамиче­ским сопротивлением и высоким аэродинамиче­ским качеством. При этом двигателя в 18 л. с. хватило для достижения скорости 220 км/ч, скороподъемности 3 м/с, потолка 4600 м. Взлетная масса самолета, изготовленного целиком из пластика, составляет 230 кг. Как и предыдущие творения Рутана, «Квики» был размножен любителями разных стран в десятках экземпляров. Американские авиационные специалисты считают «Квики» «минимальным» самолетом. Он экономичен, дешев и нетрудоемок в постройке. Производственный цикл его изготовления составляет всего 400 человеко-часов. Конструкторы-любители многих стран могут приобрести и чертежи, и набор заготовок, и полностью гото­вый аппарат.

Последователи Рутана нашлись и в нашей стране. На СЛА-84 куйбышевский самодеятельный клуб «Аэропракт», возглавляемый студентом Ю. Яковлевым, представил свой вариант «Квики» —А-8

Хороших самодеятельных клубов в нашей стране уже немало. Куйбышевский — один из самых известных. «Авиация на практике» — так члены клуба расшифровывают название своей «фирмы», созданной в 1974 г. в красном уголке заводского общежития выпускником Харьковского авиационного института Василием Мирошником. Судьба «Аэропракта» складывалась труд­но. Клуб неоднократно закрывался, «разгонялся», менял адреса и руководителей. Однако неудачи и трудности только закаляли молодых энтузи­астов.

За более чем пятнадцатилетнюю историю через «Аэропракт» прошли десятки человек — школьников, студентов, молодых рабочих, ставших впоследствии хорошими инженерами, конструкторами, летчиками. В традициях «Аэропракта» полная свобода технической мысли и демократия. В клубе всегда существовало не­сколько небольших творческих групп, параллельно строивших три-четыре летательных аппарата. А для самых смелых и «бредовых» технических идей всегда существовал лишь один судья — практика и собственный опыт. Именно такая атмосфера творческого сотрудничества н сорев­нования стала постоянным источником энтузи­азма, благодаря которому «Аэропракт» до сих пор существует. Именно такие условия дали возможность наиболее полно проявить талант наших лучших конструкторов-любителей, в том числе Василия Мирошника, Петра Альмурзнна, Михаила Волынца, Игоря Вахрушева, Юрия Яковлева и многих других — постоянных участ­ников и призеров слетов СЛА.

Самолеты, созданные в «Аэропракте», хорошо известны. Для того чтобы лучше представить масштабы деятельности «Аэропракта», достаточ­но лишь напомнить названия аппаратов этого клуба, принимавших участие в слетах СЛА. Сре­ди них — самолеты А-6, А-11М, А-12, гидросамолет А-05, планеры А-7, А-10Б и мотопланер А-10А, имеющие «фирменное» обозначение «А» и построенные в «филиале» «Аэропракта» — СКБ Куйбышевского авиационного института под руководством В. Мирошника. Почти все пере­численные летательные аппараты были призерами слетов.

Наибольший успех выпал на долю тандема А-8 («Аэропракт-8»), построенного студентом Куйбышевского авиационного института Юрием Яковлевым.

Внешне А-8 напоминает «Квики». Но надо отметить, что до тандема Ю. Яковлева у нас в стране об особенностях этой схемы было известно очень мало. Каким должно быть взаимное расположение крыльев и их профиль, где расположить центр тяжести самолета, как поведет себя машина при полете на больших углах атаки? На все эти вопросы можно было ответить, лишь испытав аппарат.

..

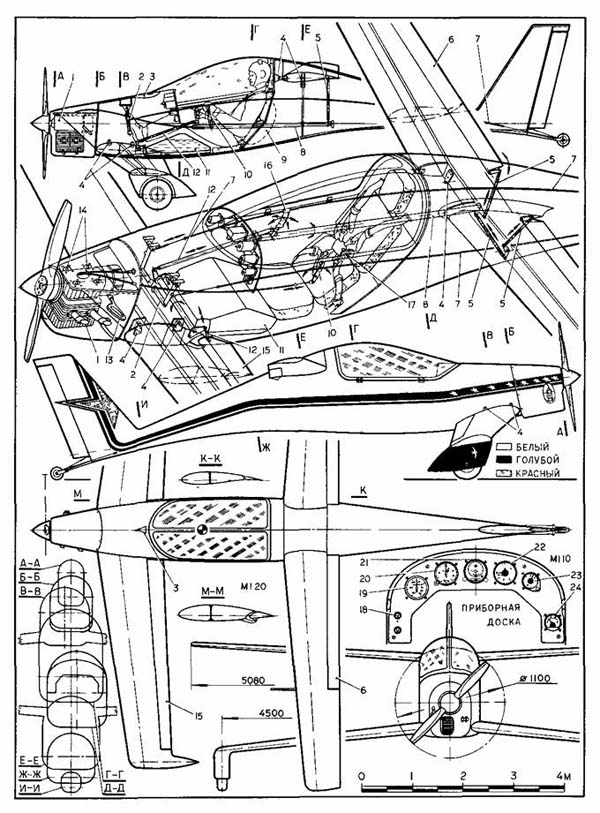

Самолет-тандем А-8 (Ю. Яковлев, "Аэропракт"). Площадь переднего крыла - 2,47 м2, площадь заднего крыла - 2,44 м^2, взлетная масса - 223 кг, масса пустого - 143 кг, максимальное аэродинамическое качество - 12, максимально допустимая скорость - 300 км/ч, максимальная эксплуатационная перегрузка - 6, разбег - 150 м, пробег - 150 м.
1 - двигатель, 2 - педали, 3 - воздухозаборник вентилятора кабины, 4 - узлы навески крыльев, 5 - тяги управления элеронами, 6 - элерон, 7 - тяги управления рулем направления и хвостовым колесом (трос в трубчатой оболочке), 8 - вал управления, 9 - парашют ПЛП-60, 10 - рычаг управления двигателем, 11 - бензобак, 12 - тяги управления рулем высоты, 13 - рукоятка запуска двигателя, 14 - резиновые амортизаторы подвески двигателя, 15 - руль высоты, 16 - боковая ручка управления, 17 – замок фонаря, 18 - выключатель зажигания, 19 - указатель скорости, 20 - высотомер, 21 - авиагоризонт, 22 - вариометр. 23 - акселерометр, 14 - вольтметр

А-8 построен был очень быстро, но летать стал не сразу. Попытка первого взлета на СЛА-84 в Коктебеле завершилась неудачей: после короткого разбега самолет скапотировал. Пришлось существенно сдвинуть назад центровку и изменить углы установки крыльев. Только после этих доработок зимой 1985 г. самолет смог подняться в воздух, демонстрируя все преимущества необычной аэродинамической компоновки. Компактность, малая смачиваемая поверхность и, как следствие, низкое аэродинамическое сопротивление, присущие самолетам такой аэродинамической схемы, позволили на А-8, оснащенном мотором мощностью 35 л. с, добиться максимальной скорости 220 км/ч и скороподъемности 5 м/с. Испытания, проведенные летчиком-испытателем В. Макагоновым, показали, что самолет легок и прост в; управлении, обладает хорошей маневренностью и не срывается в штопор. На тандеме успешно летали его создатели и профессиональные пилоты. Для читателей будет представлять интерес оценка, данная самолету В. Макагоновым:

— При выполнении пробежек на СЛА-84 у А-8 обнаружилась несбалансированность в продольном канале управления, вследствие которой на разбеге развивался значительный пикирующий момент от заднего крыла на скорости, меньшей скорости отрыва. Этот момент невозможно было компенсировать рулем высоты. Пос­ле слета задачу сбалансированного взлета аэропрактовцы решили путем уменьшения угла установки заднего крыла до 0°. Этого оказалось достаточно, чтобы на разбеге при полностью взятой на себя ручке управления скорость подъема хвостового колеса до взлетного положения и скорость отрыва практически совпадали. После отрыва самолет легко балансируется в продольном канале. Тенденции к развороту и кренеиию отсутствуют. Максимальная скороподъемность — 5 м/с получена на скорости 90 км/ч. В горизонтальном полете достигнута максимальная скорость 190 км/ч. Самолет охотно увеличивает скорость до 220 км/ч при незначи­тельном снижении и при выходе в горизонтальный полет долго удерживает ее. Очевидно, при более удачном подборе воздушного винта фиксированного шага скорость может быть и большей. Во всем диапазоне скоростей самолет устойчив и хорошо управляем, перекрестные связи в боко­вой динамике проявляются четко. При полностью выбранной на себя ручке управления и работе двигателя на малом газе на скорости 80 км/ч наблюдается срыв потока на переднем крыле, самолет немного опускает нос с последующим восстановлением обтекания и увеличением тангажа. Процесс повторяется в автоколебательном режиме с частотой 2—3 колебания в секунду с амплитудой 5—10°. Срыв нерезкий, поэтому динамика имеет плавный характер. Тенденций к кренению и развороту при срыве не наблю­дается. Зависимость усилий на ручке и педалях от их хода линейна с максимальными значениями усилий по элеронам и рулю, высоты не более 3 кг и по рулю направления не более 7—8 кг. На самолете применена боковая ручка управления, поэтому расходы ручки невелики. Самолет продемонстрировал хорошую маневренность. На скорости 160 км/ч вираж выполняется с креном 60°, а форсированный вираж со ско­рости 210 км/ч с креном 80°. Кистевое управление, кресло эргономической выгодной формы и отличный с точки зрения обзора фонарь создают достаточно комфортные условия полета.

Накануне СЛА-85 «Аэропракт» в очередной раз закрыли, и все летательные аппараты оказались в опечатанном помещении. Юрию Яковлеву и его друзьям пришлось приложить немало усилий, прежде чем А-8 и другие самолеты клуба были доставлены в Киев. Попав на слет с небольшим опозданием, А-8 сразу же привлек к себе внимание и зрителей, и специалистов, а великолепные полеты В. Макагонова во многом способствовали тому, что тандем стал одним из самых популярных самолетов слета. При подве­дении итогов А-8 признан лучшим эксперимен­тальным самолетом. Его автор был удостоен призов ЦК ВЛКСМ, журнала «Техника — молодежи» и ЦАГИ. По рекомендации технической комиссии слета решением Минавиапрома А-8 передан в ЦАГИ для продувок в аэродинами­ческой трубе, а затем в Летно-испытательный институт для более детальных исследований в полете. Главным же призом для Юрия Яковлева, конечно, стало приглашение работать в ОКБ имени О. К. Антонова.

А-8 изготовлен целиком нз пластиков. Перед­нее и заднее однолонжеронные крылья имеют примерно одинаковую конструкцию. Крылья сде­ланы отъемными, но разъемов по размаху не имеют. При стыковке крылья вкладываются в специальные вырезы фюзеляжа. Переднее крыло снабжено аэродинамическим профилем RAF-32 н установлено под углом +3°, заднее с профилем «Вортман» FX-60-126 установлено с углом 0°.

Лонжероны крыльев имеют стенку, изготовлен­ную из стеклоткани, и полки, выложенные из углеволокна. Обшивка крыльев трехслойная {стеклоткань — пенопласт — стеклоткань). При выклейке деталей и сборке агрегатов планера А-8 использованы различные эпоксидные клеи, в основном К-153.

Фюзеляж типа полумонокок также имеет трех­слойную пластиковую конструкцию. Он выклеен зацело с килем. Шассн состоит из двух колес от карта размером 300х100 мм, установленных в специальных обтекателях на концах переднего крыла, и стеклопластнкового рессорного костыля с управляемым хвостовым колесом размером 140х60 мм. Главные колеса снабжены механи­ческими тормозами. Роль амортизатора шасси выполняет само довольно упругое переднее крыло. В систему управления самолета входят: закрылок на переднем крыле, выполняющий функции руля высоты, элероны на заднем крыле и руль направления. Привод управления элеро­нами и рулем высоты выведен на боковую ручку с малыми ходами, при этом ручка летчика в по­лете лежит на специальном подлокотнике. Таким образом практически реализован принцип кисте­вого управления. Боковая ручка управления А-8 на слете получила высокую оценку всех пилотов.

На А-8 использован двигатель РМЗ-640 от снегохода «Буран». Мотор развивает мощность 35 л. с. при 5000 об/мин. Воздушный винт имеет диаметр 1,1 м и шаг 0,7 м. Максимальная стати­ческая тяга винта — 65 кг. Бензобак расположен в носовой части фюзеляжа под ногами пилота. Мотор рассчитан на использование бензина А-76.

Единственный вопрос меня больше всего беспокоит после прочитанного:
Какова была дальнейшая судьба самолета А-8?
Куда же исчез самолет А-8 из ассортимента производства на нынешнем "Аэропракте"?
